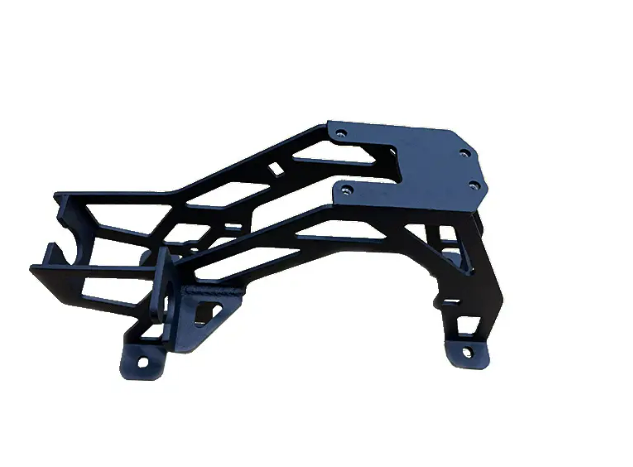

CNC 部品は 歪んで到着することが多く、組み立てが中断され、プロジェクトが遅れます。多くのエンジニアは材料応力のせいにしていますが、本当の原因は治具、加工シーケンス、熱の影響にあります。この記事では、部品が歪む理由と、これらの問題を効率的に修正および防止する方法について説明します。
歪みはさまざまな形で現れます。機械加工直後は、部品がねじれたり、曲がったり、寸法に誤差が生じたりすることがあります。また、組み立て中や保管中に歪みが現れる場合もあります。薄肉セクションはこれらの影響を誇張することが多く、非対称の形状は特に脆弱です。これらの初期の兆候を認識することは、製造コストが高騰する前にメーカーが対応するのに役立ちます。
多くのショップは、反りを材料の残留応力によるものだと誤って考えています。残留応力が存在する一方で、反りの大部分は不均一な材料除去と不適切な加工順序によって発生します。加工中に誘発される応力は、多くの場合、生の原料に既存の内部張力を上回ります。問題を正確に診断するには、残留応力とプロセス誘発応力の違いを理解することが重要です。
CNC 部品が歪んでいると、アセンブリの位置がずれたり、フィット感が不安定になったりします。わずかな偏差により、重要なコンポーネントに機能障害が発生する可能性があります。反った部品を再加工するとコストが増加し、プロジェクトのスケジュールが遅れ、何度も調整が必要になることがよくあります。予防戦略は、事後に修復を試みるよりもはるかに効果的です。
複数のバッチにわたって繰り返し発生する反りは、個別のインシデントではなく、全体的なプロセスの問題を示しています。エンジニアは、歪みのパターンを追跡して、治具の設計上の欠陥、熱の不一致、不均一な加工などの根本的な問題を特定する必要があります。
材料を不均一に除去すると、内部応力の不均衡が生じます。たとえば、一方の面を広範囲に加工してからもう一方の面を交互に加工すると、ねじれや曲がりが発生する可能性があります。順次かつバランスのとれた削り取りにより、応力集中を最小限に抑えます。
加工中に治具は部品を保持しますが、不均一なクランプや不十分なサポートにより反りが生じます。弱いデザインは動きや不均一な圧力を許し、繊細な機能を歪めます。精密なワーク保持システムにより力が均等に分散され、変形のリスクが軽減されます。
切断により局所的な熱が発生し、部品が不均一に膨張します。冷却が不規則であると、特に熱伝導率の高い金属では歪みが増幅されます。平坦で安定した部品には、加工全体を通じて温度の一貫性を維持することが不可欠です。
薄いシェル、深いポケット、または複雑な曲線を持つ部品は歪みが発生しやすくなります。剛性が低いため、小さな応力に対して脆弱になります。加工戦略では、反りを防ぐために形状固有のリスクを考慮する必要があります。
切断中に両側を交互に配置すると、応力が均等に分散されます。連続加工により不均一な力の蓄積が軽減され、曲がりが防止されます。面全体での取り代のバランスをとるようにツールパスを計画すると、歪みが最小限に抑えられます。
低温加熱、粗加工と休止サイクル、または制御された冷却などの応力除去処理により、最終加工前に部品が安定します。これらの方法を工程途中で適用することで、反りの遅れを防ぎ、寸法精度を維持します。
CAM ソフトウェアと有限要素解析 (FEA) を組み合わせて、切断前に応力の蓄積を予測します。材料の挙動をシミュレーションすることで、エンジニアはツールパスを最適化して変形リスクを最小限に抑え、生産実行全体での一貫性を確保できます。
真空クランプ、機械式クランプ、またはハイブリッド クランプにより、加工中に均一な力が分散されます。治具の正しい選択と配置は、繊細な部分を保護しながら歪みを防ぎます。精密システムにより、一貫した部品品質を実現する反復可能なセットアップも可能になります。
予防技術 | 主な利点 | 推奨される使用方法 |
バランスのとれた加工パス | 内部ストレスを軽減します | 薄肉部品 |
プロセス前/プロセス中のストレス軽減 | 寸法を安定させます | アルミニウム、鋼合金 |
シミュレーションベースのツールパス | 反りを予測します | 複雑な形状 |
精密治具 | クランプによる歪みを防止 | 繊細な部品や非対称の部品 |
複雑な部品表面全体で均一な温度を維持するには、対象を絞った冷却剤の適用が重要です。高流量冷却システムは、切断ゾーンで発生する熱を効率的に除去し、局所的な膨張または収縮を引き起こす温度勾配を軽減します。一貫した冷却剤の供給がないと、薄い壁や深いポケットは特に反りやすくなり、部品の公差や下流の組み立てが損なわれる可能性があります。適切に構成されたクーラント ノズルと流量により、長いサイクルや重切削の場合でも、加工プロセス全体にわたって温度分布のバランスが保たれます。
適応的な送り速度と主軸速度により、切削抵抗と発熱の両方をリアルタイムで制御できます。工具と材料の係合を動的に調整することでホットスポットが回避され、不均一な拡張や応力の蓄積が防止されます。この積極的なアプローチにより、特に壁が薄い部品や複雑な形状の部品において、寸法安定性が維持されます。さらに、ソフトウェアベースの適応加工戦略により、オペレーターは検出された偏差を補正して歪みのリスクを最小限に抑え、高品質の表面仕上げを保証できます。
CNC 工場の周囲環境は、部品の動作に大きな影響を与えます。温度の変動により、材料と機械コンポーネントの両方が膨張または収縮し、長いサイクルにわたって微妙な反りが発生する可能性があります。湿度や空気の流れを調整するなど、環境を管理された作業エリアは、加工条件を安定させ、内部の熱管理を補完します。一貫した工場条件を維持することで、公差が厳しい高精度コンポーネントであっても、生産全体を通じてその形状を維持できます。
最も慎重に機械加工されたコンポーネントであっても、材料と切断プロセスの両方から残留応力が残ります。低温熱処理や熱サイクルなどの加工後の安定化方法により、機械的特性を損なうことなくこれらの内部応力が徐々に解放されます。これは、遅れ反りが発生しやすい高アスペクト比または薄肉の CNC 部品の場合に特に重要です。さらなる取り扱いや組み立ての前に部品を「安定」させることで、メーカーはスクラップ率を削減し、生産バッチ全体で一貫した平坦性を確保します。
加工中に寸法を継続的に監視することで、小さな偏差が重大な反りに発展するのを防ぎます。プロービング システム、レーザー スキャナ、または 3D 測定デバイスはリアルタイムのフィードバックを提供するため、オペレータは部品が機械から離れる前に修正調整を行うことができます。これらの測定により、熱膨張、取り付け誤差、または工具の磨耗によって引き起こされる異常を早期に検出することも可能になり、完成部品が厳密な公差を確実に満たすようになり、コストのかかる再作業サイクルが削減されます。
機械加工後の高解像度計測により、平面度、寸法、幾何公差が検証されます。測定、検査レポート、逸脱ログの詳細な文書化により、内部品質管理と顧客監査の両方にトレーサビリティが提供されます。これらの結果を記録すると、サプライヤーはプロセスの一貫性に対して責任を負うことになるため、エンジニアは再発する問題を迅速に特定し、将来の生産での反りを防ぐことができます。
繊細な形状には、プラテン サポートや分散クランプなどの特殊な固定具が必要です。治具の圧力を制御することで、材料を過剰に拘束することなく安定性を確保し、新たな応力点を生じさせる可能性があります。適切なサポートと慎重な材料除去を組み合わせることで、メーカーは寸法精度を維持し、機械加工と後処理の両方の作業中の歪みを防ぎます。
歪んだコンポーネントすべてを効率的に修復できるわけではありません。エンジニアは、元のデータム、治具データ、材料特性が制御された修正を可能にするかどうかを評価する必要があります。この分析を行わずに再加工を試みると、さらなる変形やスクラップの可能性が生じる危険があります。徹底した評価により、精密再加工に適した部品と完全交換が必要な部品が特定され、時間と生産コストの両方が節約されます。
文書化された治具の位置とデータム参照を使用すると、元の設計を変更することなく、歪んだ部品を復元できます。戦略的に適用された増分カットにより、重要な公差を維持しながら平坦度を回復できます。このアプローチにより、推測による推測が回避され、コンポーネントが複雑または薄肉である場合でも、バッチ間で一貫した結果が保証されます。初期加工セットアップの正確な記録は、リワークを成功させるために不可欠です。
オーバーカット、不均一なクランプ、または試行錯誤による調整により、反りが悪化することがよくあります。部品を効果的に回収するには、各ステップでの測定検証を含む、標準化された反復可能な手順に従う必要があります。管理された方法を使用すると、材料除去エラーのリスクが軽減され、累積的な歪みが防止されます。文書化された再作業ワークフローにより、チーム間のコミュニケーションも改善され、品質コンプライアンスがサポートされます。
規律ある再加工は、多くの場合、完全な交換や再設計よりもコストが低くなります。正確な治具データと増分補正を活用することで、メーカーはダウンタイムを最小限に抑え、組み立てや納品の遅れを防ぎます。構造化された回収プロトコルにより、回収された部品が一貫して仕様を満たし、追加のプロジェクトリスクを負うことなく品質基準を維持できます。
平面度管理、応力除去手順、治具の写真の証拠を要求することで、サプライヤーが規律あるプロセスを維持できるようになります。検証済みの記録は、事後的な修正ではなく、積極的な品質管理を示しています。反り防止に対する文書化されたアプローチを持つサプライヤーは、複数のバッチにわたって一貫した結果を提供する可能性が高く、高精度プロジェクトに自信をもたらします。
サプライヤーがセットアップを迅速に複製できるかどうかは、配送スケジュールと反りの繰り返しの可能性に直接影響します。高速複製により、後続の注文または交換部品が同じ制御されたプロセスに従うことが保証され、歪みのリスクが軽減されます。 24 時間未満のセットアップ複製が可能なサプライヤーは、強力な運用規律と最小限のダウンタイムを実証しています。
定期的な更新、寸法データ、進捗状況の写真は、堅牢なプロセス管理を示しています。一貫したコミュニケーションにより、エンジニアは潜在的な反りリスクをリアルタイムで監視し、タイムリーな調整が可能になります。進捗状況の報告を無視したり、事後対応のみを行うサプライヤーは、ばらつきをもたらし、将来の生産で部品に歪みが生じる可能性が高くなります。
サプライヤー要因 | ポジティブな指標 | 警告標識 |
平坦度に関するドキュメント | ISO認定レポート | 検査データが無い |
レプリケーションのセットアップ | 24 時間未満の複製 | 数日の遅れ |
フィードバック頻度 | 定期的な進捗状況の更新 | 頻度が低い、または欠落している |
プロセス規律 | 一貫したストレス解消 | リアクティブな修正のみ |
CNC 部品の歪みは、主に設計上の欠陥ではなく、プロセスの問題が原因で発生します。バランスの取れた加工、応力除去、熱制御、精密な固定により歪みを防止します。 Welden -- スマートで精密な製造。テクノロジーにより、 信頼性の高い平坦度を備えた高品質の CNC 部品が提供され、スクラップが削減され、組み立て精度が保証され、プロジェクトに真の価値が追加されます。
A: CNC パーツは、不均一な材料除去、不適切な固定、熱膨張、薄肉設計などが原因で歪む可能性があります。 CNC 部品の歪みの原因と解決策を使用すると、これらの歪みを特定して防止することができます。
A: 平坦度や寸法精度を維持するために、バランスの取れた加工、応力除去、正確な固定、温度制御などの CNC 部品の歪み防止技術を導入します。
A: 主な原因としては、不均一なストック除去、不適切なクランプ、局所的な熱、複雑な形状などが挙げられます。これらを認識することは、CNC 部品の歪みの原因と解決策を効果的に適用するのに役立ちます。
A: 記録されたデータム点と増分カットを使用した制御された再加工により、歪んだ部品を復元できます。文書化された次の方法により、部品を再設計することなく精度を確保できます。
A: はい、CNC 部品が歪んでいるとアセンブリの位置がずれ、機能障害が発生する可能性があります。 CNC 部品の反りを防止することで、一貫したフィット感と信頼性が確保され、コストのかかる再作業が削減されます。
A: 適切な治具と熱制御を使用した規律あるリカバリは、多くの場合、交換よりも安価です。 CNC 部品の歪み防止技術により、ダウンタイムとスクラップを最小限に抑えます。
A: はい、シミュレーションと予測ツールパスは応力の蓄積を予測できます。 CAM と FEA を併用することで加工が最適化され、切削開始前の歪みが防止されます。
A: 検証済みの応力除去、正確な固定具、一貫した検査を備えたサプライヤーを選択することで、CNC 部品の歪みを回避できます。ドキュメントとセットアップの複製速度は重要な指標です。
