現在、カスタム金属部品が製品のパフォーマンスを推進しています。多くのチームは、適切な方法を選択するのに苦労しています。 CNC 加工は 精度を提供し、主要な課題を解決します。この記事では、最適な製造アプローチを選択する方法を学びます。
最適な製造方法は、部品が何を達成する必要があるか、およびそれがより大きなシステムにどのように適合するかによって異なります。プロセスを選択する前に、チームはコスト、パフォーマンス、リードタイムを形成するいくつかの重要な要素を検討します。寛容さは最大の推進力の 1 つです。部品が他のコンポーネントと正確に適合する必要がある場合、利用可能な製造オプションはすぐに狭まります。 CNC 加工は、小さな公差と再現可能な精度をサポートするため、この理由でよく選択されます。
形状も決定に影響します。ポケット、溝、薄壁、または 3D 輪郭のある部品は、スタンピングや鍛造では機能しない場合があります。鋳造はより複雑な形状をサポートしますが、寸法要件を満たすために後で機械加工が必要になる場合があります。生産量も大きな要素です。小規模なバッチでは、高価な工具が必要ないため、通常、CNC 加工または金属 3D プリントが好まれます。大量生産の部品は、工具が存在すると単位あたりのコストが低くなるため、鋳造またはスタンピングの方がうまく機能します。
材料の選択も大きな役割を果たします。各金属は、熱、圧力、機械加工条件下で異なる挙動を示します。超硬合金の CNC 加工では、より遅い切削速度が要求されます。柔らかい金属は鋳造時により容易に流れます。引張強度や耐食性などの必要な機械的特性も決定の指針となります。リードタイムもプロセスの選択を左右します。 CNC 加工はデジタル ファイルの準備が整うとすぐに開始されますが、鋳造またはスタンピング ツールの場合は数週間かかる場合があります。
これらすべての要素が組み合わされると、適切なプロセスが明らかになります。チームは、最終製品にとって何が最も重要であるかに応じて、パフォーマンス、速度、またはコストに優先順位を付けることができます。
CNC 機械加工は、多くのカスタム金属部品にとって主要な選択肢です。精度、柔軟性、および設計から製造までの直接的なパスを提供します。エンジニアは、最初の試行で動作する必要がある部品が必要な場合に CNC 機械加工を選択することがよくあります。デジタル ワークフローは、設計モデルを反映した正確な切断パスを作成します。結果は、一貫性のある予測可能なパーツになります。
CNC 加工は公差が厳しい場合に威力を発揮します。多くの機械アセンブリは、正確に機能するために正確な適合に依存しています。 CNC 旋盤やフライス盤は、鋳造やスタンピングのプロセスでは達成できない公差を実現します。このため、CNC は航空宇宙部品、医療機器、ロボットのジョイント、自動車用マウント、電子エンクロージャに最適です。
もう一つの利点は物質的な自由です。 CNC 機械加工では、アルミニウム、ステンレス鋼、真鍮、銅、チタン、および多くの特殊合金を切断します。そのため、熱、応力、腐食に耐える必要がある部品に適しています。プロトタイプや小規模バッチにも適しています。ツールがないため、変更が迅速に行えます。設計者はフィーチャーを調整し、同じ週に改訂された部品を作成できます。
CNC 加工は、交換部品やカスタマイズされたコンポーネントなどのロングテールのニーズに対応します。多くの企業は、オリジナルの部品が入手できない古いシステムを維持するために CNC に依存しています。最小限のセットアップで一貫した CNC 部品を製造できるため、多品種少量生産に最適です。
CNC 加工は強力ですが、常に最良の選択肢であるとは限りません。プロジェクトによっては、代替プロセスから恩恵を受ける場合もあります。鋳造は、部品が厚い壁や中空の内部を持つ複雑な形状をしている場合に最適な選択肢です。液体金属が金型に充填され、加工に時間がかかりすぎる形状が作成されます。大量生産の場合、部品あたりのコストは非常に低くなります。
高い強度が必要な部品には鍛造が最適です。圧縮プロセスにより、金属の粒子構造が圧縮されて整列し、耐疲労性と耐荷重性が向上します。このため、鍛造はエンジン部品、ギア、ボルト、産業用工具に最適です。詳細な形状よりも耐久性が重要な場合、鍛造は機械加工よりも優れていることがよくあります。
スタンピングは薄い金属部品に非常に適しています。ツールの準備が完了すると、スタンピング プレスは短いサイクル タイムと低い単価を実現します。ブラケット、パネル、クリップ、構造シートにはこの方法が使用されます。スタンピングは大量生産に対応し、高い再現性を提供します。
各方法は、特定の条件下で最高のパフォーマンスを発揮します。トレードオフを理解することは、チームがパフォーマンスとコストのバランスを取るプロセスを選択するのに役立ちます。
プロセス | ベストユースケース | 主な利点 | 制限事項 | 代表的な産業 |
CNC加工 | 厳しい公差のカスタム CNC パーツ | 高精度、工具不要、柔軟な素材 | 長期稼働にはコストがかかる | 航空宇宙、医療、ロボット工学 |
鋳造 | 複雑な形状、大量生産 | 単価が安く、大型部品にも対応 | 精度が低いため後加工が必要 | 自動車、重機 |
鍛造 | 高強度機能部品 | 最高の機械的強度、長い耐久性 | 限られた複雑な形状 | エネルギー、機械、エンジン |
板金・プレス加工 | 軽量構造コンポーネント | 非常に高速、スケーラブル、低単価 | 工具が必要、厚さ制限あり | 電子機器、電化製品 |
金属3Dプリント | プロトタイピング、複雑なデザイン | ツール不要、内部チャネルをサポート | 部品あたりのコストが高く、速度が遅い | 医療、航空宇宙、研究開発 |
CNC 加工は、コンピューター数値制御によって駆動されるサブトラクティブ プロセスです。機械は切削工具を使用して固体ブロックから材料を除去します。この高度な制御により、デジタル モデルに正確に一致する形状が生成されます。 CNC は自動入力を使用するため、オペレーターは手動の切断や主観的な測定に依存しません。
その精度は単純な形状を超えています。 CNC 機械加工では、曲面、角度のある面、複雑なポケット、または内部特徴を形成できます。激しい研磨を行わずに優れた表面仕上げを実現します。また、多くの金属を処理し、一貫した結果をもたらします。これらの特性により、CNC は精度と安定性が必要なカスタム部品に強力な選択肢となります。
もう一つの強みは再現性です。機械セットアップを定義すると、同じツール パスでバッチ間で同一の部品を製造できます。これは、変動を許容できない業界にとって特に価値があります。 CNC は、穴あけ、タッピング、輪郭加工、ねじ切りなどの複数ステップの加工も 1 回の連続操作でサポートします。
精度に加えて、CNC 加工は予測可能なパフォーマンスを提供します。プロセスは毎回同じコードに従います。逸脱は簡単に検出または修正できます。これにより、最終製品の信頼性が高まります。
CNC 加工には、フライス加工と旋削という 2 つの主要な技術が含まれています。どちらも金属を切断しますが、その方法は異なります。 CNC フライス加工では回転切削工具を使用し、ワークピースを静止させます。これにより、機械はさまざまな角度から材料を除去できるようになります。フライス加工は、プレート、ブロック、エンクロージャ、および 3 次元形状に最適です。ほとんどの機械ハウジングと精密ブラケットはフライス加工されています。
CNC 旋削では、切削工具を固定したままワークピースを回転させます。シャフト、ピン、ブッシュなどの円筒形状に適しています。旋削加工により優れた表面仕上げが得られ、丸いフィーチャーを効率的に処理できます。多くの場合、丸い部品の方が早くて安価です。
多くのコンポーネントは両方のプロセスを使用します。部品を最初に回転させて中心シャフトを作成し、次にフライス加工してキー溝、スロット、またはドリル加工を追加することができます。各方法のパフォーマンスが最適な時期を理解することは、加工時間とコストの削減に役立ちます。適切な方法を選択すると、精度も向上します。
CNC 加工コストは、加工時間、材料の選択、セットアップ作業、注文サイズによって異なります。加工サイクルが長いとコストが高くなります。硬い金属は切断に時間がかかります。複雑な形状では工具の交換が増え、生産が遅くなります。原材料費も重要です。ステンレス鋼のブロックはアルミニウムよりもはるかに高価です。
セットアップ時間は大きな役割を果たします。 CNC 加工には初期プログラミングと治具が必要です。このコストは、生産されるユニットの数に広がります。少量のバッチでは部品あたりの料金が高くなります。バッチが大きくなると、単価が下がります。
これらの要素を考慮しても、CNC 機械加工は低生産から中生産まで十分に対応できます。鋳造やスタンピングに伴う長いリードタイムと高額な工具コストを回避できます。設計変更が発生した場合でも調整が容易です。この柔軟性により、製品開発と継続的な改善がサポートされます。チームは、最初からやり直すことなく、複数のバージョンにわたってパーツを改良できます。
CNC 加工はハイブリッド ワークフローにも適合します。企業は、粗いブランクを鋳造し、CNC を使用して重要な表面を洗練する場合があります。この組み合わせにより、重要な精度を維持しながら加工時間が短縮されます。
要素 | コストへの影響 | CNC 部品の品質への影響 | 注意事項 |
加工時間 | サイクルが長くなるとコストが増加する | 遅いパスでより高い精度を実現 | 複雑な CNC 部品にはさらに時間がかかります |
材質の種類 | 超硬合金は価格が高い | 表面仕上げと工具の摩耗に影響を与える | チタンとスチールにより加工労力が増加 |
ジオメトリの複雑さ | ツールパスが増えるとコストが増加する | 金属パーツの詳細なカスタムが可能 | 深いポケット + 薄い壁でリスクが増加 |
セットアップとプログラミング | 小ロットの場合はコストが高い | 再現性を確保 | セットアップは大量の数量にまたがる |
バッチサイズ | 大量生産により単価が下がります | 一貫性の向上 | 中量の CNC 部品に最適 |
二次仕上げ | 処理コストが追加される | 耐久性と見た目の向上 | 陽極酸化、研磨、コーティングを含む |
ハイブリッド ワークフロー (鋳造 + CNC) | 加工時間の短縮 | CNC により重要な寸法が向上 | 大型の金属部品に便利 |
鋳造は最も古い金属加工法の 1 つです。溶かした金属を型に流し込んで部品を作ります。最終的な形状は金型によって決まります。このプロセスは、中空のスペースや有機的な曲線を含む大きなパーツや形状に適しています。鋳造は多くの合金に対応しており、大量生産においてはコスト効率が高くなります。ただし、鋳造部品は多くの場合、厳しい公差を満たすために後加工が必要になります。
形状よりも強度が重要な場合は、鍛造が推奨される方法です。金属を熱と圧力で所望の形状になるまで圧縮します。このプロセスにより耐久性が向上し、部品が重い負荷に耐えられるようになります。鍛造部品は長持ちし、ストレス下でもより優れた性能を発揮します。二次加工が必要な場合もありますが、比類のない靭性を提供します。

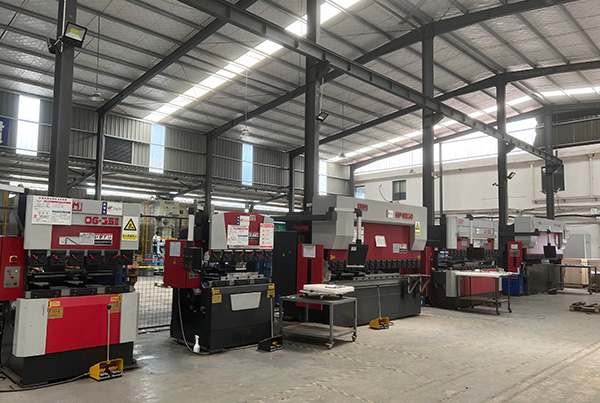

板金加工では、薄いシートを使用可能な形状に切断および曲げます。エンクロージャ、フレーム、ブラケット、構造ケーシングなどに広く使用されています。このプロセスは高速で拡張性があり、中程度または大量の生産に適しています。スタンピングツールは生産をさらにスピードアップします。板金工法は軽量性と剛性が要求される部品に最適です。
金属 3D プリントでは、デジタル モデルを使用して部品を層ごとに構築します。このアプローチにより、従来の方法では達成できなかった形状が可能になります。内部チャネル、格子構造、アンダーカットが可能です。金属印刷は、プロトタイプ、少量部品、カスタム デザインに適しています。材料オプションには、アルミニウム、スチール、チタン、特殊合金などがあります。部品あたりのコストは高くなりますが、工具の必要性がなくなり、迅速な反復が可能になります。
適切なサプライヤーを選択することで、一貫した結果が保証されます。強力なサプライヤーは、正確な機械を維持し、信頼できる検査ツールを使用して部品を測定します。 ISO 9001 などの認証は、品質への取り組みを示しています。多軸 CNC マシンは柔軟性を高め、セットアップを軽減します。幅広い能力を備えたサプライヤーは、複雑な部品をより効率的に処理します。
金属が異なれば、挙動も異なります。経験豊富なサプライヤーは、各金属が切断、成形、または熱にどのように反応するかを理解しています。これらは、耐久性、強度、コストの観点からお客様に最適な選択を導きます。アルマイト、メッキ、コーティングなどの仕上げについてもアドバイスします。材料に関する十分な知識があれば、製造時の問題が軽減されます。
リードタイムは、プロジェクトがどれだけ早く進むかに影響します。 CNC 機械加工ではリードタイムが短くなりますが、鋳造やスタンピングには工具が必要です。明確な RFQ は、サプライヤーが正確な見積もりを提供するのに役立ちます。 RFQ には、3D モデル、図面、公差、数量、仕上げ、材料要件を含める必要があります。より良い情報は遅延を減らし、より予測可能な結果をもたらします。
金属部品ごとに異なる方法で適合します。 CNC 機械加工は、カスタム ニーズに最高の精度を提供します。他のプロセスは強度やボリュームをサポートします。読者は、方法を目標とパフォーマンスに一致させる必要があります。 蘇州 Welden Intelligent Tech Co., Ltd. は、 高品質のカスタム製造を通じて価値を生み出す信頼性の高いソリューションを提供します。
A: ショップは、CNC 部品の正確な価格設定を行うために、CNC 加工時間を見積もるための 3D ファイル、公差、材料、および数量を必要とします。
A: 明確な公差は、加工ステップを予測し、CNC 部品が必要な寸法を確実に満たすようにするのに役立ちます。
A: 材料は切削時間と工具の摩耗に影響を与え、CNC 部品のコストを左右します。
A: はい、バッチが大きくなるとセットアップコストが削減され、CNC 加工の効率が向上します。
A: STEP または IGES ファイルを使用すると、チームはジオメトリを迅速に確認し、正確な CNC 部品を見積もるための CNC 加工パスを計画できます。
A: 主要な機能を特定することで、CNC 加工の優先順位が決まり、CNC 部品が機能要件を満たしていることが保証されます。
