スティック溶接がアルミニウムに適しているかどうか疑問に思ったことはありませんか?適切な 溶接 方法の選択は、強度、精度、コストに影響します。この記事では、スティック溶接が最適に機能する時期、一般的なリスク、および信頼性の高いアルミニウム アセンブリのための実用的な解決策について学びます。
スティック溶接 (SMAW) は、特に現場または遠隔操作でアルミニウムに広く使用されている柔軟なプロセスです。フラックスでコーティングされた消耗電極に依存しており、フラックスが溶けて溶接部を形成し、空気汚染から保護します。これにより、持ち運びが容易になり、厚い部分や届きにくい部分でも効率的に作業できます。
SMAW に関する重要なポイント:
● ポータブル機器 により現場や狭い場所での溶接が可能です。
● オペレーターのスキルはそれほど必要ありませんが、練習することで一貫性が向上します。

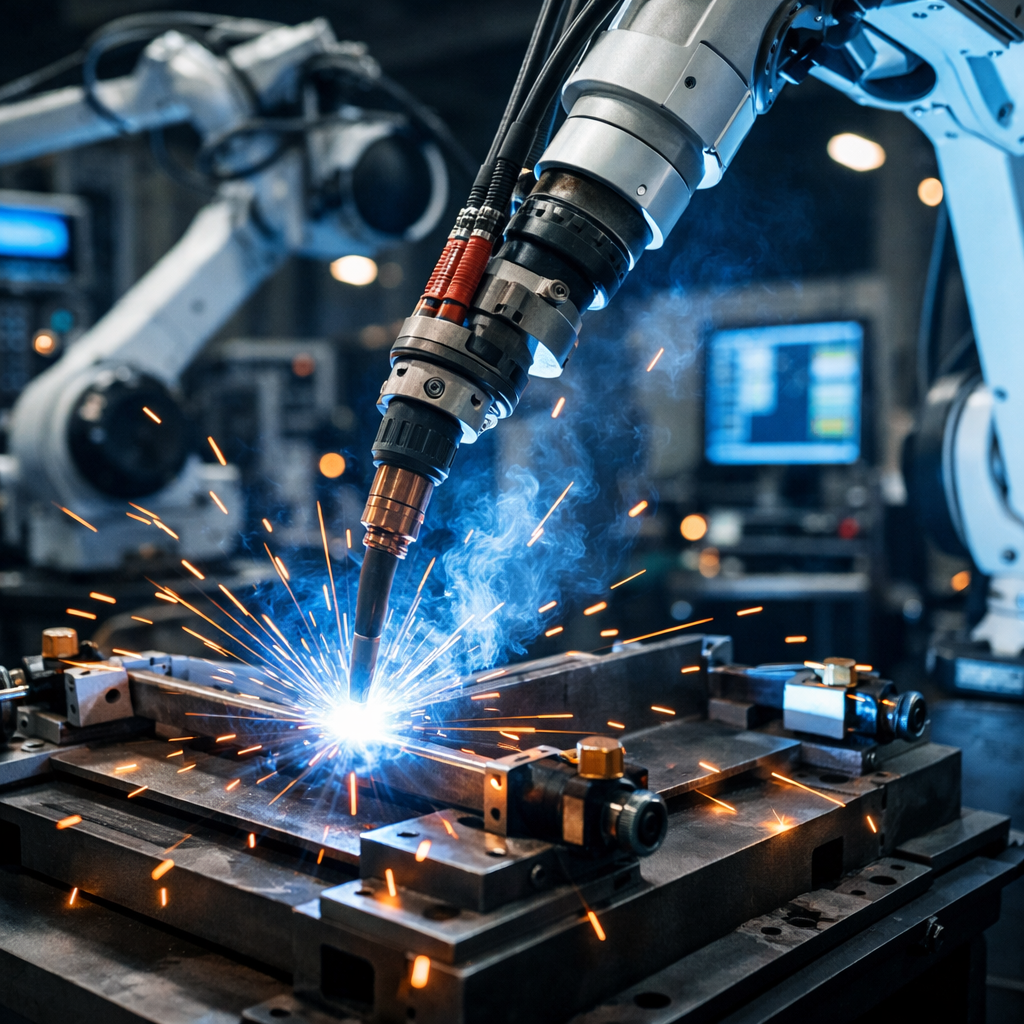

● Welden のロボット システムは 精度と再現性を向上させ、人的エラーを削減します。
●自動セットアップでの ヒューム抽出 により、作業者を有害なガスから保護します。
アプリケーションには次のものが含まれます。
● アセンブリ内の内部ブラケット。
● 厚肉アルミ部品のメンテナンス・補修。
● シールドガスが信頼できない可能性がある屋外または工業用溶接。
アルミニウムの物理的特性は、溶接性能と接合の信頼性に大きな影響を与えます。熱伝導率が高いため、熱が素早く拡散するため、適切に管理しないと不均一な溶け込みや不均一な溶接が発生する可能性があります。表面の酸化層は母材金属よりも高い温度で溶けるため、多孔性、接合部の弱さ、亀裂を防ぐために前洗浄が不可欠です。さらに、薄い部分 (<3 mm) は、スティック溶接中の溶け落ち、歪み、不完全な融合に対して特に脆弱です。
主な準備戦略には次のようなものがあります。
● 酸化物や汚染物質を除去するために、ステンレス鋼のブラシまたはアセトンで 表面を徹底的に洗浄します。
● 厚いアルミニウム部分を予熱 (150 ～ 200 °C) して、熱応力を最小限に抑え、亀裂のリスクを軽減します。
● 補強リブ またはスキップウェルドパターンを使用して、反りを制御し、寸法安定性を維持します。
● フランジ幅をチェックして 、電極への適切なアクセスと一貫した溶接溶け込みを確保します。
● 適切な電極を選択してください: 汎用用途には E4043、高強度または耐食用途には E5356。
● 熱入力を 注意深く監視し、薄い部分に過度の歪みが生じないようにしてください。
アルミニウムの厚さ | 推奨溶接 | 欠陥リスク |
<3 mm | TIG を推奨 | 高 (>40%) |
3～5mm | スティック可能 | 中 (5 ～ 8%) |
≧6mm | 理想的なスティック | 低 (2 ～ 3%) |
より良い結果をもたらすための追加のヒント:
● 過熱を防ぐために、長い溶接をセグメントに分割します。
● 複雑な接合部には応力の蓄積を軽減するための逃げカットを考慮してください。
● クランプと固定具を使用して部品を確実に保持し、溶接精度を向上させます。
● 生産規模の作業では、Welden のロボット システムにより、複数の部品にわたる一貫した浸透、再現可能な品質、人的エラーの削減が保証されます。
この箇条書き、準備のヒント、および表の組み合わせは、エンジニアや設計者がアルミニウムの特性を評価し、材料を効果的に準備し、最適な溶接方法を選択するための明確で実践的なガイドを提供します。
合金が異なれば、棒溶接では異なる挙動を示します。設計者は、機械的特性、厚さ、耐食性を考慮する必要があります。
● 1XXXシリーズ – 純アルミニウム、優れた耐食性、低強度。
● 3XXX シリーズ – マンガンを含み、適度な強度、優れた耐食性を備えています。
● 5XXX シリーズ - マグネシウム合金、高強度、海洋環境に最適です。
● 6XXX シリーズ – マグネシウムシリコン、強力、耐食性、構造フレームに多用途。
溶接を成功させるためのヒント:
● より厚い合金 (≥3 mm) により、より優れた貫通力とより低いバーンスルーが保証されます。
● 2XXX および 7XXX シリーズは、亀裂を避けるために慎重な予熱と適切なフィラーの選択が必要です。
● 正しい電極を使用してください: 一般用途には E4043、高強度または腐食条件には E5356。
● 電極へのアクセスとジョイントの安定性のために適切なフランジ幅を確保します。
Welden の自動溶接システムはこれらの実践をサポートし、次のことを保証します。
● 大量生産においても再現可能な高品質の接合。
● 難しいアルミニウム合金でもオペレータのエラーを軽減します。
● 複雑な形状でも一貫した貫通と位置合わせが可能です。
スティック溶接は、アルミニウムが厚く、アクセスが制限されている場合に最も効果的です。現場条件にある部品は、多くの場合、その可搬性と、精度の低いセットアップに対する耐性の恩恵を受けます。設計者は通常、次の目的でスティック溶接を選択します。
● TIG アクセスが困難な厚いアルミニウム セクション (≥3 mm)。
● 産業メンテナンスや屋外プロジェクトを含む、持ち運び可能な修理または現場での修理。
● 外観が二の次となる内部ブラケットまたは耐荷重アセンブリ。
● 素早いセットアップにより、複雑な治具を使用せずに狭い場所での溶接が可能です。
● Welden のロボット システムはこれらの条件を生産ラインで再現し、人的エラーを最小限に抑えながら一貫した接合品質を確保します。
スティック溶接にはその利点にもかかわらず、明確な制約があります。 3 mm より薄いアルミニウム シートは、特に長時間または連続した溶接の際に焼き付きや歪みの危険性があります。厳しい公差や目に見える溶接では、美的および寸法制御のために TIG が必要です。主なリスクには次のようなものがあります。
● 薄いシート (<3 mm) → 空隙率が高く、融合が不完全です。
● 精密アセンブリ (<±1 mm 公差) → スティック溶接では仕様を確実に満たすことができません。
● 高応力または繰り返し負荷の用途 → スティック溶接継手の疲労寿命は TIG よりも低くなります。
● 複雑な形状 → 予熱、裏当て、または逃げ切りを適用しないと反る危険性があります。
危険因子 | スティック溶接の衝撃 | 代替の推奨事項 |
材質 <3 mm | 溶け落ち、気孔率 | TIG を推奨 |
厳しい公差 (<±1 mm) | ねじれ | TIG を推奨 |
高応力/疲労負荷 | サイクル寿命の短縮 | TIG またはそれ以上の溶接サイズ |
限られたジョイントへのアクセス可能性 | スティック溶接に最適 | TIG は再設計が必要になる場合があります |
どちらの方法を選択するかを決定するときは、速度、アクセス、品質を比較検討してください。スティック溶接は簡単ですが制限があります。一方、TIG/MIG は薄い部品や表面の部品をより適切に制御できます。考慮する：
● スティック溶接: 厚いアルミニウムをより速く、ポータブルで、セットアップが少なくなります。大量の内部または現場の溶接作業に適しています。
● TIG/MIG : 正確で歪みが少なく、優れた仕上がり。視覚的な品質が必要な薄い素材やアセンブリに適しています。
● コスト vs 品質: 小規模なランでは再作業が減るため TIG が有利になる可能性があり、大規模なランでは速度を重視してスティックが有利になります。
● 生産計画にWeldenの自動溶接ラインを統合することで、 スティック溶接を使用する場合でも 安定した強度を維持し、労力を軽減できます。
溶接方法 | ベストユースケース | 強度・品質 | セットアップの複雑さ |
スティック(SMAW) | 厚くてアクセスできない接合部 | 75 ～ 85% 基材 | 低い |
ティグ | 薄いアルミニウムまたは化粧アルミニウム | 95 ～ 100% 基材 | 高い |
ミグ | 中程度の厚さ、適度なアクセス | 90 ～ 95% 基材 | 中くらい |
スティック溶接されたアルミニウム接合部は通常、母材の強度の 75 ～ 85% に達するため、設計者はそれに応じて計画を立てる必要があります。高応力用途では、意図した荷重に耐えられるように溶接サイズまたは間隔を増やすことが重要です。 Welden のようなロボット溶接システムは、複雑な部品全体に一貫した溶け込みを再現し、ばらつきを減らし、信頼性を高めることができます。強度を確保するための重要な要素は次のとおりです。
● ウェルドの長さと厚さ – ビードが長くて厚いため、荷重がより適切に分散されます。
● ジョイントの設計 - オーバーラップ、フランジ幅、フィレットのサイズを考慮します。
● 材料の選択 - より厚い合金 (≥6 mm) は、より予測可能な貫通を実現します。
● 荷重タイプ - 通常、静荷重 <1000 N が安全です。周期的な負荷は慎重に評価する必要があります。
負荷の種類 | 推奨される溶接戦略 | 棒溶接の注意点 |
静的 <1000 N | 標準溶接サイズ | 通常の安全率で信頼性が高い |
中 1000 ～ 5000 N | 溶接の長さを 30% 長くします | 安全係数 ~2.5x |
高 >5000 N | TIG を推奨 | スティックの再設計が必要になる場合があります |
疲労/周期的 | 棒溶接は避けてください | 気孔率により寿命が 40 ～ 60% 短縮される |
アルミニウムのスティック溶接では欠陥が大きな懸念事項となります。一般的な問題には、溶け込み、気孔率、亀裂、溶接クレーターなどがあります。効果的な検査により、構造性能と寿命が保証されます。問題を防ぐための実践には次のようなものがあります。
● 目視検査 - 亀裂、不均一なビード、および表面欠陥を確認します。
● 超音波検査 - 浸透を確認し、内部の欠陥を検出します。
● 予熱と洗浄 - 酸化物と水分を除去して、安定した融着を実現します。
● 電極の適切な取り扱い - アルミニウム専用ロッド (E4043/E5356) と正しいアンペア数を使用してください。
● 溶接順序と固定具 – 冷却中の歪みと残留応力を軽減します。
追加の予防策:
● 形状を維持するには、補強リブまたは一時的なサポートを使用します。
● 拘束の高いコーナーや長時間連続した溶接には逃げ切りを適用します。
● 入熱を監視して、薄い部分の反りや焼き付きを最小限に抑えます。
適切な溶接方法の選択は、材料の厚さ、接合部へのアクセスのしやすさ、公差、外観によって決まります。スティック溶接は、アクセスが制限され、中程度の公差が許容される場合、厚いアルミニウム (≥6 mm) に最適です。 TIG 溶接は、薄い材料 (<3 mm)、目に見える溶接、またはきれいで高品質の接合を必要とする精度が重要なアセンブリに適しています。
設計者向けの考慮事項:
● 厚さ：厚い部分はスティックに有利です。薄い部品は TIG に有利です。
● アクセス: 狭い領域では実際の溶接に棒が必要な場合があります。
● 公差: TIG を使用すると、厳しい公差 (<±1 mm) がより安全になります。
● 外観: 目に見える溶接部や表面を滑らかに仕上げるためには TIG が必要です。
要素 | スティック溶接 | TIG溶接 |
材料の厚さ | ≧6mm | <3 mm |
アクセシビリティ | 限られた限られたエリア | 簡単なアクセス |
許容差の要件 | 中程度 (±2 mm+) | タイト (±0.5 ～ 1 mm) |
表面仕上げ | 二次・内部部品 | 見た目の接合部/目に見える接合部 |
Welden のロボット溶接システムは高い再現性 (±0.05 mm) を実現し、複数の部品にわたって一貫した接合品質を保証します。同社の特許取得済みの技術は、欠陥を減らし、構造の完全性を維持し、工業用アルミニウムアセンブリの生産スループットを向上させます。自動化されたソリューションを統合することで、設計者は人的エラーやセットアップの複雑さを最小限に抑えながら、信頼性の高い高品質の溶接を実現できます。
Welden のアプローチの主な利点:
● 複雑な形状でも 精度と一貫性が得られます。
● 生産規模の溶接における 再作業と欠陥率を削減します。
● 大量のアルミニウムアセンブリの 効率が向上します。
● プロジェクトのニーズに応じて、スティック溶接と TIG 溶接の両方の用途に 柔軟に適応します。
スティック溶接は、アクセスが制限されている厚いアルミニウムに最適であり、持ち運び可能で信頼性の高い接合を提供します。 Weldenの高度なシステムは、精度、一貫した強度、欠陥の低減を保証し、工業用アルミニウム アセンブリに高品質で効率的な溶接ソリューションを提供します。
A: スティック溶接では、フラックスを塗布した電極を使用してアルミニウムを接合します。厚い部分や遠隔作業に最適です。
A: 接合部へのアクセスが制限されており、化粧仕上げが二の次である場合は、3 mm 以上のアルミニウムにスティック溶接を使用します。
A: 一般的な問題には、焼き付き、気孔、亀裂、歪みなどがあり、慎重なセットアップと検査が必要です。
A: アルミニウムを厚くすると貫通力と接合強度が向上しますが、薄いシートでは焼き付きや不完全な融合の危険があります。
A: Welden のロボット システムは、正確で一貫した溶接を提供し、人的ミスを軽減し、信頼性の高い工業用アルミニウム アセンブリを保証します。
